振动盘的结构介绍

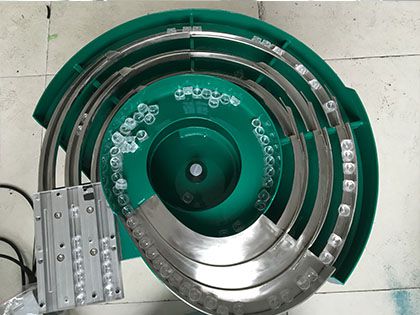

　　振动盘内部结构主要由弧形底盘、弹簧板、振动线圈、调速器、振动盘、料盘、进料板、挡高板、分选板、卸料槽、防护罩等组成。其减震橡胶垫安装在扁圆的底盘下，底盘上安装有倾斜的弹簧板座，座位上安装有倾斜的矩形弹簧板。弹簧片的上部通过螺钉与扁圆振动盘下斜弹簧片座连接固定，在底盘的中xin和两个弹簧片之间安装有振动线圈。振动盘送料用的工具是在上面安装一个扁圆形的托盘。托盘内壁设有多层螺旋给料板，给料板上表面和托盘内壁设有高度挡板，给料板中部和端部设有多块弧形不规则齿槽分选板，分选板后部设有倾斜螺旋换向卸料槽，底盘上表面振动盘下表面外侧装有圆形防护罩。工作时，只需将材料倒入托盘中，启动按钮，工件便可在托盘中快速自动地进行分拣分离、反向定向、排列输出，然后进入加工。

　　振动盘不仅能满足电池、五金、电子、医药、食品、连接器等各行业广泛使用的产品的分拣要求。还可用于分拣、测试、计数、包装，解决了工业自动化设备的送料设备的电磁线圈在工作时，斜面会因电磁吸引而产生轻微的上下振幅，以振动电机为动力，振动电机工作时产生定向频率力的问题。只要将振动盘视为一个斜面，对这个斜面进行力学分析，就可以调整振动盘的工作频率和间隙，实现平稳工作。振动电磁铁原理:电磁铁是用来产生交变磁场的。振动部分是一块铁片，悬浮在电磁铁前面，有序地排出各种产品。它可以用自动装配设备将产品的所有部件装配在一起，形成一个完整的产品。当信号通过电磁铁时，电磁铁的磁场会发生变化，从而使铁片振动发声。南天自动化
